태양광
태양광이란?
태양의 빛 에너지를 변환시켜 전기를 생산하는 발전기술로 전기요금 절감의 효과를 볼 수 있습니다. 이 태양광 발전 시스템은 몸에 나쁜 공해를 만들지 않고, 연료도 필요 없으며 소리도 나지 않아 조용합니다. 또한 쉽게 설치 할 수 있으며 오랫 동안 사용 할 수 있습니다.
태양광 설치(예시)
-
지상형
-
건물설치형
-

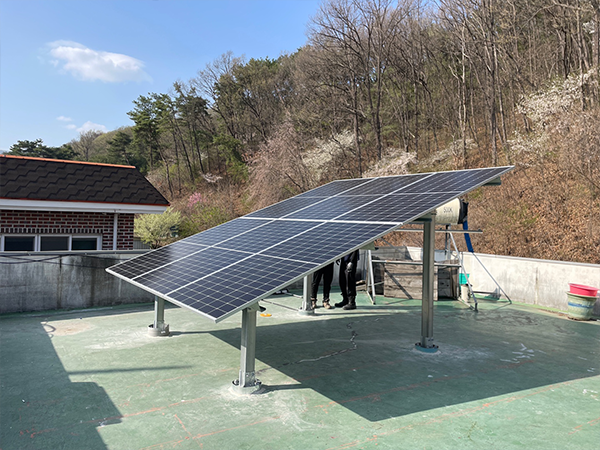

지붕부착형
태양광 시공절차
-

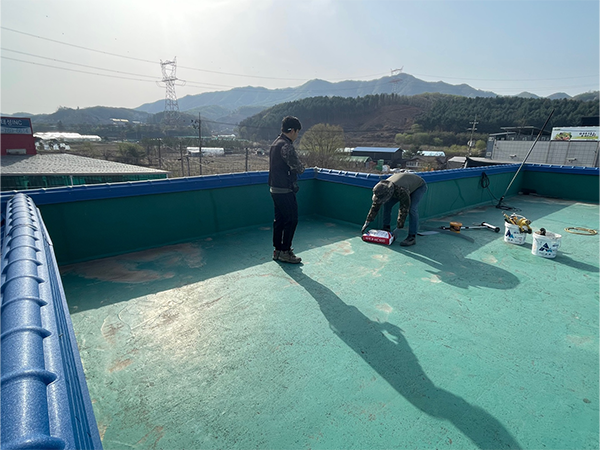

01 현장 확인 및 설계
-

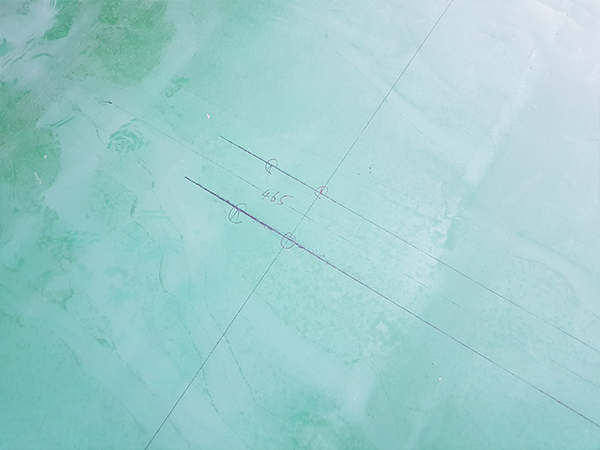

02 측량 및 기초 먹매김
-

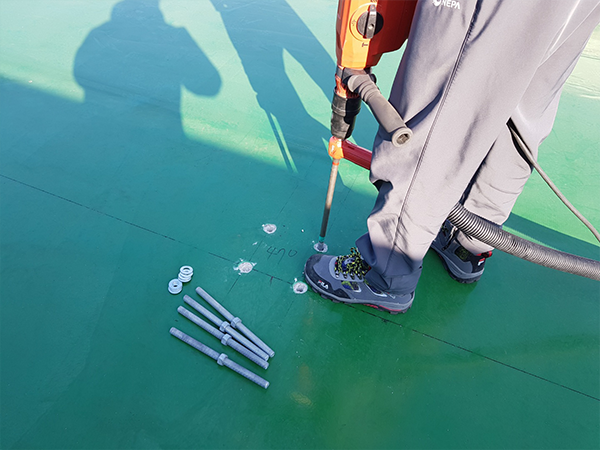

03 기초 앙카 타공 및 청소
-

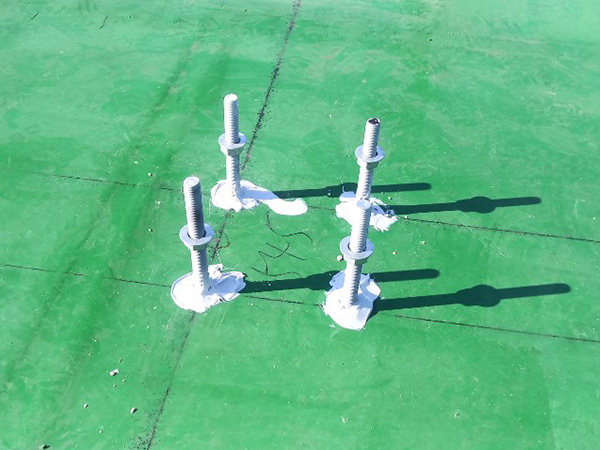

04 기초 앙카 시공
-

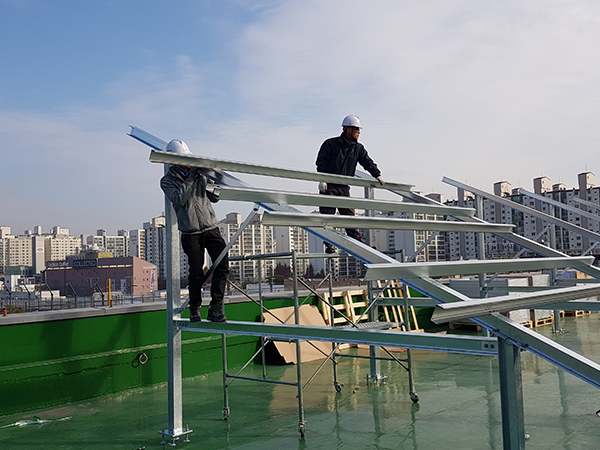

05 구조물 설치
-

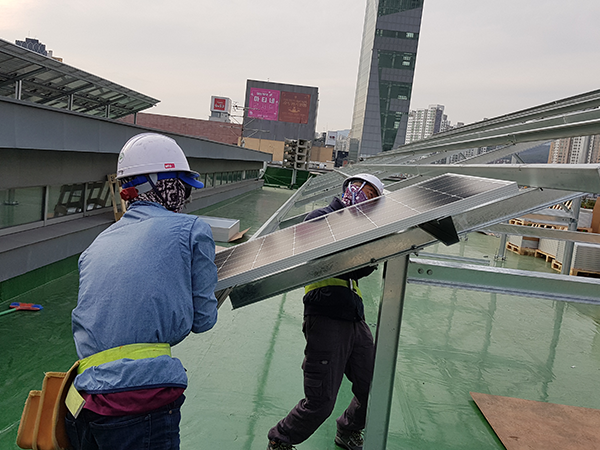

06 모듈 부착
-

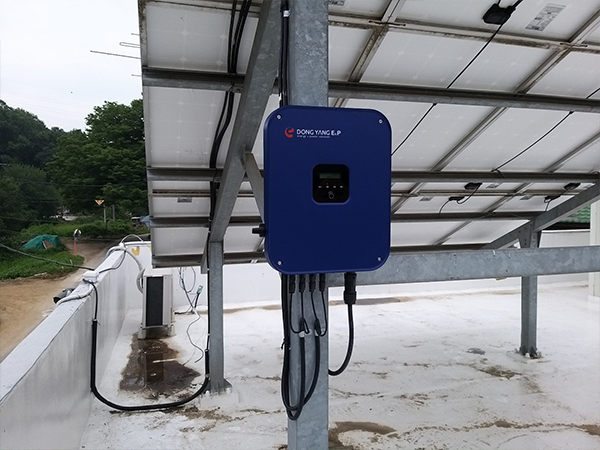

07 인버터 설치
-
08 전기 작업
-
09 공사 완료
태양광 고장 시 조치요령
전면 판 표시

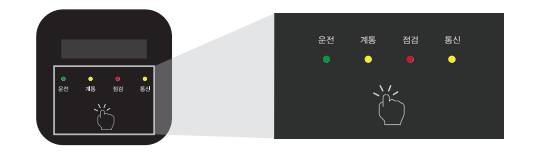

제품 전면에 LCD를 부착하여 정상 동작 시 태양 전지 전압, 태양 전지 전류, 계통 전압, 계통 전류, 누적발던량 등을 표시해 주며, 보호 동작(점검) 발생 시 점검 종류를 표시합니다. 전면 판의 LED는 4개로 구성되어 있으며 운전 상태, 기동 시 계통 및 태양 전지 전압 연결 여부, 보호동작(점검)발생 여부, 통신 연결상태를 표시합니다. 해가 진 저녁에는 모든 LCD 및 LED는 소등됩니다. 고정에 의한 소등이 아니니 해가 있을 경우 LCD, LED가 소등되면 연락바랍니다.
전면 판 기본동작
모바일환경에서는 좌우로 이동하여 내용(표)을 보실 수 있습니다.
| 항목 | 설명 | 조건 | LED상태 |
|---|---|---|---|
| 운전 (녹색) |
시스템 운전 상태를 표시 |
계통 연계 모드 시 (정상동작) | 점등 |
| 계통 연계 중이 아닌 시스템 대기 및 기동 모드 시 보호 동작(점검) 발생 시 | 소등 | ||
| 계통 (노란색) |
계통 전원의 상태를 표시 |
계통 연계 중이 아니며 계통 전압 인가 시 (단, 태양전지 전압이 기동 전압 이상 시) | 점등 |
| 계통 전원 관련 보호 동작 발생 시 | 점멸 | ||
| 그 외 조건 시 | 소등 | ||
| 점검 (빨간색) |
보호 동작의 발생 여부를 표시 |
보호 동작(점검) 발생 시 | 점등 |
| 보호 동작(점검) 해제 및 정상 상태 시 | 소등 | ||
| 통신 (노란색) |
시스템의 통신 상태를 표시 |
RS485 등의 통신 기능 동작 시 | 점멸 |
| 통신 기능 미 동작 시 | 소등 | ||
| LCD Backlight |
LCD 화면 밝기 |
계통 연계 시(5분), 시스템 초기 기동 및 보호 동작 발생, 전면 판을 노크했을 경우 | 점등 |
| 점등 후 5분 유지 시 | 소등 |
점검코드(태양전지 = DC전원, 계통 = AC 한전 전원)
모바일환경에서는 좌우로 이동하여 내용(표)을 보실 수 있습니다.
| 점검코드 | 점검문구 | 설명 | 시스템 조치 |
|---|---|---|---|
| 1 | 태양 과전류 | 태양 전지로부터 인버터로 유입되는 전류가 규정치를 초과했습니다. | 태양 전지부터 과전류 요인 제거 시 자동으로 재가동합니다. |
| 2 | 태양전지 과전압 | 태양 전지 전압이 규정치를 초과했습니다. | 태양 전지로부터 유입되는 전압이 규정치로 낮아지면 자동으로 재가동합니다. |
| 3 | 태양전지 저전압 | 태양 전지 전압이 규정치 이하로 감소했습니다. | 태양 전지로부터 유입되는 전압이 규정치로 높아지면 자동으로 재가동합니다. |
| 4 | DCLink 과전압 | 인버터 내부의 DC 승압 전압이 규정치를 초과했습니다. | 태양 전지로부터 유입되는 전압이 규정치로 낮아지면 자동으로 재가동합니다. |
| 5 | DCLink 저전압 | 인버터 내부의 DC 승압 전압이 규정치 이하로 감소했습니다. | 태양 전지로부터 유입되는 전압이 규정치로 높아지면 자동으로 재가동합니다. |
| 6 | 인버터 과전류 | 인버터 전류가 규정치를 초과했습니다. | 과전류 요인 제거 시 자동으로 재가동합니다. |
| 7 | 계통 과전압 | 계통 전압이 규정치를 초과했습니다. | 전압이 규정치로 낮아지면 자동으로 재가동합니다. AC 커넥터의 N과 접지 단자가 서로 바뀌었는지 점검하세요. |
| 8 | 계통 저전압 | 계통 전압이 규정치 이하입니다. | 전압이 규정치 이상으로 높아지면 자동으로 재가동합니다. |
| 9 | 내부온도초과 | 인버터 내부 온도가 규정치를 초과했습니다. | 온도가 규정치 이하로 낮아지면 재가동합니다. |
| 10 | 계통 과주파수 | 계통의 주파수가 규정치 이하로 초과하였습니다. | 주파수가 규정치로 낮아지면 자동으로 재가동합니다. |
| 11 | 계통 저주파수 | 계통의 주파수가 규정치 이하로 감소했습니다. | 주파수가 규정치로 높아지면 자동으로 재가동합니다. |
| 12 | 태양전지 과전력 | 입력 전력이 규정치를 초과했습니다. | 입력 전력이 규정치로 낮아지면 자동으로 재가동합니다. |
| 13 | DC성분 규정치초과 | 출력 전류의 DC 성분이 규정치를 초과하였습니다. | 출력 전류의 DC 성분이 규정치로 낮아지면 자동으로 재가동합니다. |
| 14 | DC 배선 누설 | DC 배전선에 누전이 발생하였습니다. | 전원 차단 후 DC 배전선의 피복이 손상되어 누전이 되었는지 확인 및 조치 후 전원을 인가 바랍니다. |
| 17 | 단독운전 | 계통 전압이 매우 불안전합니다. | 계통 전압이 안정해지면 자동으로 재가동합니다. |
| 18 | 인버터 과전류 HW | 인버터 전류가 규정치를 초과했습니다. | 과전류 요인 제거 시 자동으로 재가동합니다. |
| 24 | 절연저항+NG | 태양전지+배선의 절연저항이 규정치 이하로 감소했습니다. | 태양전지로부터 절연저항이 규정치 이상이면 자동으로 재기동합니다. |
| 25 | 절연저항-NG | 태양전지-배선의 절연저항이 규정치 이하로 감소했습니다. | 태양전지로부터 절연저항이 규정치 이상이면 자동으로 재기동합니다. |
| 26 | 절연저항 NG | 인버터의 절연저항이 규정치 이하로 감소했습니다. | 인버터의 절연저항이 규정치 이상이면 자동으로 재기동합니다. |
